SPECIFICATIONS:

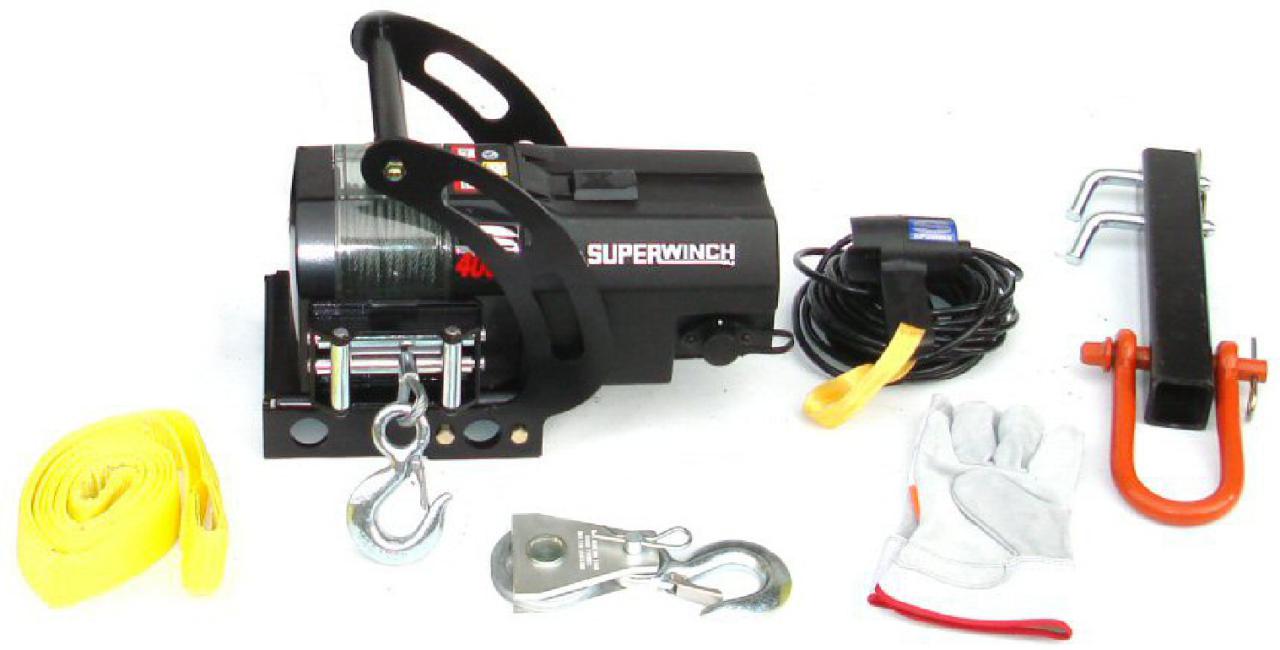

W‐4000 Portable Winch Kit

Rated Line Pull (Bottom Layer)：4,000 lb. (1,814 kg)

Motor：1.8 hp (12VDC)

Power Cable Pigtail：4 ft. (1.2m) w/ Quick‐Connect Plug

Gearing & Gear Ratio：  Differential Planetary, 159:1

Freespooling Clutch：Lever action

Braking：Mechanical and Dynamic

Wire Rope (Galvanized 7 x 19 strand)：

7/32" x 60' (5.6mm x 18.2m) with Latched Hook

Wire Rope Break Strength：5,600 lb (2,540 kg)

Drum Length and Diameter：

3" (76.2mm) 1.625" (41.3mm) Dia.

Weight with Carrier：39.5 lbs. (17.9 kg)

Dimensions with Carrier (LxDxH)：

16” x 9” x 12” (406mm x 203mm x 305mm)

[Anchor Bar adds 8” (203mm) to Depth]

Switching Method：

30' (9.1m) Rubber Handheld Remote

Pulley Block Rating：10,000 lb. (4,536 kg)

Nylon Strap：

2 in. x 6 ft. (125px x 1.8m) 20,000 lb. (9,072 kg)

Line Pull          Line Speed         Motor

 lbs./kg            FPM (m/m)        Amps 12V

      0                 32.0 (9.7)                  30

1,000 (454)       16.0 (4.8)                 90

2,000 (907)       12.4 (3.8)                 155

2,500 (1,134)     10.6 (3.2)                180

3,000 (1,361)      8.8 (2.7)                 215

3,500 (1,589)      6.2 (1.9)                 250

4,000 (1,814)       4.5 (1.4)                311
